醫藥行業變碼包裝一體化（防破壞）案例

前期情況：

企業產品包裝從瓶裝更換為鋁塑板扁盒，由人工包盒、裝箱?？紤]到物流標簽加載效率低、投入成本高，易被惡意破壞和包裝美觀等因素，企業迫切需要物流身份碼融合于外包裝，并在其人工包裝線實現規格對應的物流追蹤系統及解決方案。

生產線集成：

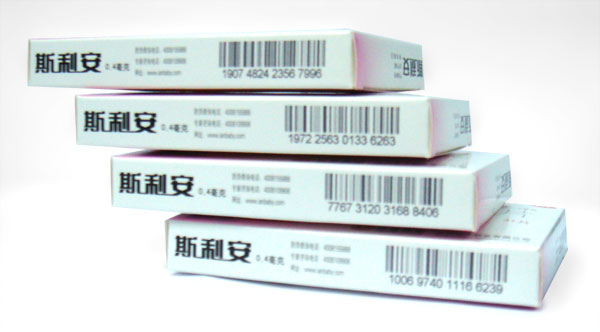

根據企業實際情況，兆信公司提出變碼包裝一體化的解決方案（盒圖）；【變碼包裝盒示意】

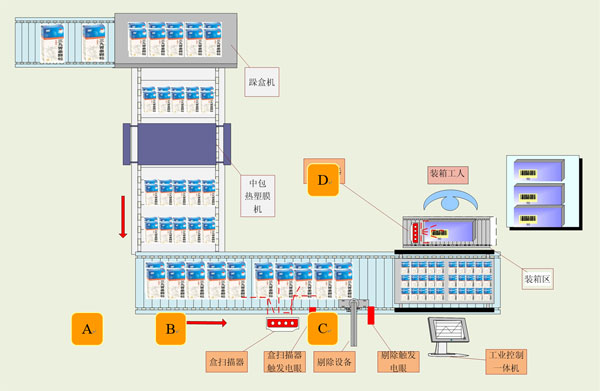

包裝線操作流程

    包裝工人在生產前，登錄兆信公司在線采集對應系統，選擇產品基本屬性（如產品名稱、規格、批號等信息）開始進入在線采集對應系統；包裝線上將每一個小盒封裝好（每一個小盒已經提前加載條碼），經過碼垛每10盒（5個小盒為一組，每組為2列）進入熱塑膜機后包膜成一個中包；當中包進入掃描平臺，將對中包中的每一個小盒頂面的監管碼（條碼）進行采集，采集完一個中包（如10盒藥監碼），實時顯示一個虛擬中包實物。當生成的中包數據達到30個（如一個大箱內包含30個中包），包裝機裝滿一箱后，箱掃描器自動掃描大箱上的藥監碼，系統自動將小盒、大箱上的兩級監管碼數據建立對應關系。

    A.小盒監管碼的掃描（自動）：中包單元排隊（依次）進入掃描區域，掃描平臺將自動對每一小盒藥監碼進行采集（距離中包出口18-25cm位置安裝一個盒掃描器QX-870）,每個小盒經過盒掃描器時條碼被掃描（如上圖A部分），所有掃描到的小盒碼 存儲在包裝線的工控一體機盒緩沖中（同時在屏幕上顯示被掃描小盒碼的圖例），等待與緩沖區中的大箱藥監碼建立對應。
    B.中包剔除裝置（自動）：如果中包內的小盒藥監碼出現漏掃，系統則啟動剔除裝置，對未被完全采集的中包進行自動剔除。
    C.中包實物顯示（自動）：當中包中的小盒藥監碼被全部采集（如一個中包中10個小盒藥監碼全部采集成功），系統自動生成一個中包實物圖例顯示在工業控制一體機屏幕上；
    D.大箱碼掃描（自動）：當采集的小盒藥監碼數量達到300個（如一個大箱內包含300個小盒），表示包裝機裝滿一箱，箱掃描器自動掃描大箱上的藥監碼，與小盒藥監碼建立對應。

包裝線容錯處理:

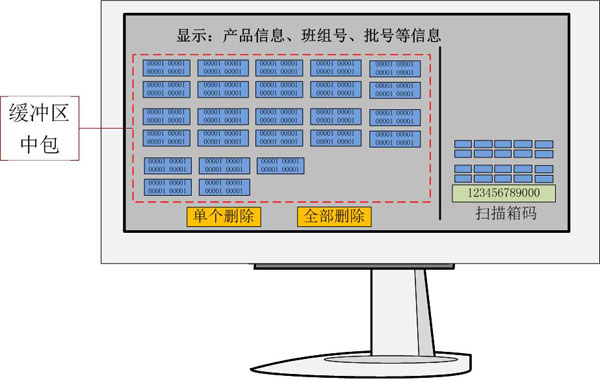

圖像容錯：在觸摸屏幕上顯示實時掃描的小盒、大箱對應的圖像，如出現各種意外，可以對當前掃描的中包或大箱進行單個或者全部掃描數據進行清除；如下圖所示，掃描到一組小盒碼，按照從左到右，從上到下的順序顯示在屏幕上，當系統掃描到中包碼時顯示在中包碼區域，取先進入的盒碼建立對應，當被掃描的中包在進行裝箱的時，出現了質量問題，包裝工人手工將該中包拿出，同時在觸摸屏幕上對當前中包進行“單個刪除”見下圖：

剔除容錯：系統在建立大箱和小盒對應關系時，如果出現中包中某個小盒漏掃（沒有被采集到），剔除設備自動將中包產品剔除，同時系統內自動將數據清除，保證了后面數據的準確。

離線掃描容錯：針對中包中某個小盒藥監碼無法讀取，可在生產完成包裝后進行集中處理，使用數據采集器對每一個小盒藥監碼進行掃描，當滿一個大箱時，掃描大箱標，重新建立小盒藥監碼與大箱對應關系。

實施成果：

通過變碼包裝一體化的方式加載物流身份碼，能有效防止經銷商破壞產品外包裝，企業只需簡單的掃描集成，即可實現產品數字化，簡化流程提高效率。物流身份碼具備企業物流追蹤和消費者防偽查詢功能

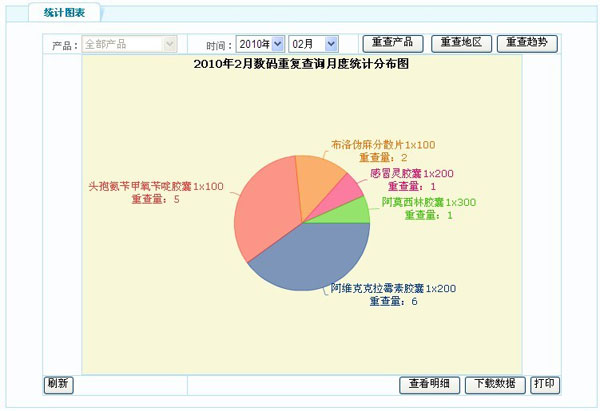

A、防偽重復查詢統計（假冒統計）
根據產品分類統計產品被重復查詢次數和區域，以便企業及時的知道那些產品在那些區域出現了假貨。

B、竄貨產品統計

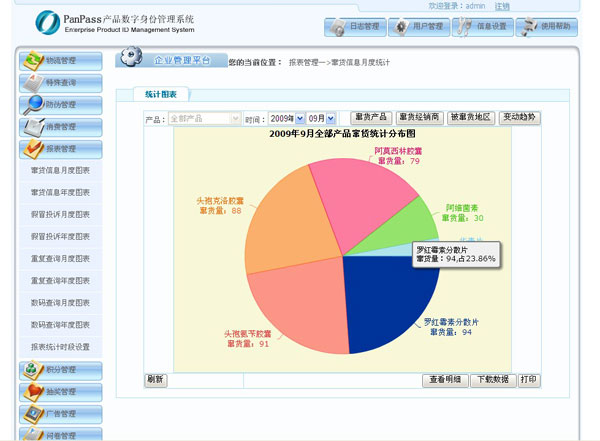

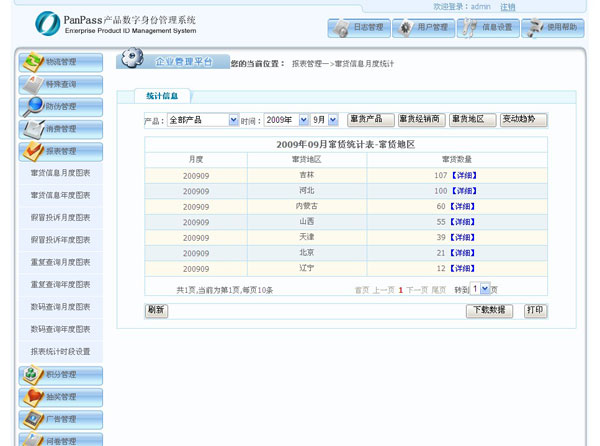

  C、竄貨區域統計

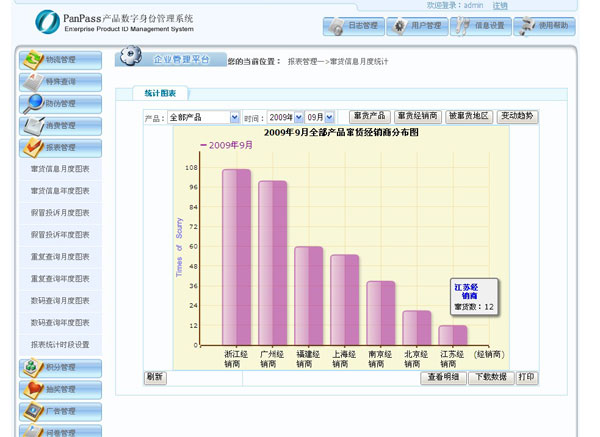

D、竄貨經銷商統計

項目效益：
經市場調研，多數消費者已了解產品的驗真方式，結合防偽、包裝外觀的物流身份碼可有效杜絕被惡意破壞的現象，根本解決竄貨取證及假冒偽劣等問題。產品包裝表面效果達到統一美觀，企業成本投入節約20%。
